کابل کشی افقی و عمودی

تفاوت های مهم کابل افقی و عمودی در مسیر کابل کشی، محل اتصال، کاربرد های آن ها، نوع کابل استفاده شده و نوع هدف آن ها می باشد، هر کدام از این کابل کشی ها مزایا، معایب، کاربردهایی در فضای اداری و صنعتی و اجزای مختلفی دارند و بر این اساس شما می توانید، تصمیم بگیرید که کابل کشی افقی را انتخاب کنید یا کابل کشی عمودی. بعد از باید طریقه مراقبت از آن ها و نظم سیم ها را رعایت کنید، شما می توانید برای منظم بودن انواع سیم ها از سینی مش استفاده کنید. در ادامه به طور کامل کابل کشی افقی و کابل کشی عمودی را توضیح داده ایم پس با ما همراه باشید.

مدیریت کابل افقی و عمودی

انتخاب بین کابل افقی و عمودی بسته به نیاز شبکه و ساختار فیزیکی بستگی دارد، هر دو روش مزایا، معایب و کاربردهای مخصوص به خود را دارد و ممکن است در یک ساختار یکی دیگر عملکرد بهتری داشته باشد، همچنین این دو روش تفاوت های بسیاری دارد که در ادامه بیان می کنیم.

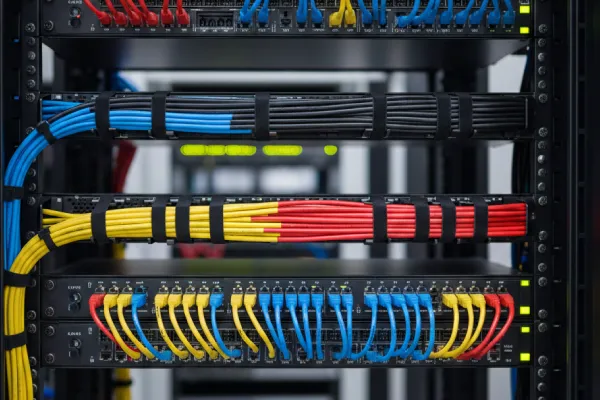

کابل کشی افقی چیست؟

کابل کشی افقی یک سیستم ساختار یافته می باشد، که اتاق مخابرات (اتاق سرور) و پریز های شبکه در اتاق کاربران که دستگاه های مجزا مانند رایانه و تلفن در یک ساختمان و یک طبقه متصل می کند، این کابل‌ها از مسیرهایی مانند داکت‌ها، ترانک‌ها و از طریق دیوارها و کف کاذب عبور می‌کنند همچنین صدا، تصویر را به کاربر نهایی ارائه می دهد.

اجزای سیستم کابل کشی افقی

اجزای سیستم کابل کشی افقی عبارت اند از:

• کابل ها (کابل های زوج به هم تابیده)
• پچ پنل (دستگاه هایی که کابل های ورودی را به خروجی متصل می کنند)
• پریزهای دیواری (نقاط اتصال در اتاق های کاری که از طریق کابل وصل می شوند)
• کابل های پچ (کابل های کوتاه برای اتصال تجهیزات در اتاق مخابرات و اتصال دستگاه ها به پریز دیواری)

مزایا کابل کشی افقی

کابل کشی افقی که بخش اصلی سیستم ساختار یافته می باشد مزایا بسیار زیادی مانند دسترسی آسان، مقرون به صرفه بودن، انعطاف پذیری، بهبود مدیریت کابل ها، عیب یابی راحت تر و بهبود جریان هوا از مزایای آن می باشد. در ادامه به مزایای سیم کشی افقی صنعتی می پردازیم:

•  ارزان بودن: سیم کشی افقی می تواند، در هزینه های بلند مدت صرفه جویی کند.
• دسترسی آسان: سیم کشی افقی دسترسی به کابل های تکی را آسان می کند.
• انعطاف پذیری: سیم کشی افقی امکان اصلاح و جا به جایی را آسان می کند و هر گونه نیاز کاربر را برطرف می کند.
• بهبود جریان هوا: سیم کشی افقی به دلیل مرتب بودن کابل ها از خرابی و گرمای بیش از حد جلوگیری می کند.
• بهبود مدیریت کابل ها: سیم کشی افقی به نظم سیم ها کمک می کند و از شلوغی سیم ها در اتاق سرور جلوگیری می کند. برای نظم بهتر کابل ها می توانید از سینی مش صنعتی استفاده کنید.

معایب کابل کشی افقی

کابل کشی افقی برای اتصال دستگاه ها بسیار ضروری می باشد اما معایبی مانند محدودیت فضا، احتمال تداخل و تخریب سیگنال می باشد، در قسمت بعد معایب ها را بررسی می کنیم:

•  محدودیت فضا: سیم کشی افقی در ساختمان های قدیمی ممکن است کمی مشکل ساز باشد و بر روی عملکرد تاثیر بگذارد.
• احتمال تداخل: سیم های افقی ممکن است با سایر سیم های دیگر تداخل داشته باشد یا کابل های موجود در همان مسیر بر روی کیفیت سیگنال ها تاثیر بگذارد.
• تخریب سیگنال: مسافت های طولانی کابل های افقی با افت کیفیت سیگنال مواجه می شوند و برای رفع این مشکل از تقویت کننده سیگنال استفاده کنید.

کاربرد کابل کشی افقی

کابل کشی افقی در اتصال کامپیوترها، اتصالات تلفنی، برگزاری کنفرانس ویدیویی و پشتیبانی از سیستم های ساختمان کاربرد فراوانی دارد، در ادامه جزئیات کاربرد ها را بیان می کنیم:

• اتصال کامپیوترها: رایج ترین کاربرد سیم کشی افقی اتصال کامپیوترها، چاپگر ها و سایر دستگاه ها به شبکه می باشد. برای مرتب شدن کابل های دستگاه ها سینی مش اداری را انتخاب کنید.
• اتصالات تلفنی: سیم کشی افقی با اتصال تلفن ها ارتباط صوتی را فراهم می کند.
• برگزاری کنفرانس ویدیویی: سیم کشی افقی با پهنای باند مناسب و البته قابل اعتماد از کنفرانس های ویدیویی پشتیبانی می کند.
• پشتیبانی از سیستم های ساختمان: در ساختمان های مدرن و هوشمند از سیم کشی افقی برای اتصال سیستم های مختلف ماند کنترل روشنایی، تهویه هوا و سیستم های امنیتی استفاده می شود.

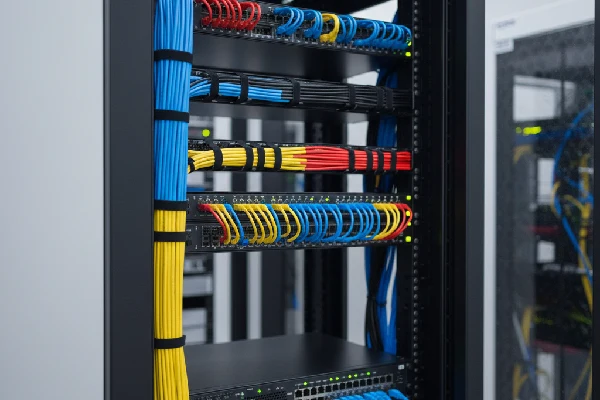

کابل کشی عمودی چیست؟

کابل کشی عمودی که به سیم کشی ستون فقرات معروف است و ارتباط بین طبقات مختلف ساختمان، اتاق های مخابراتی و نقاط وردی را برقرار می کند، همچنین سیم کشی آن شامل فیبر نوری، کابل های SFTP و کابل های کواکسیال از یک طبقه به طبقه دیگر و یا حتی به ساختمان دیگر منتقل می کند، همچنین بخشی از زیرساخت کابل‌کشی ساخت‌یافته شناخته می‌شود.

اجزای کابل کشی عمودی

اجزای سیستم کابل کشی عمودی عبارت اند از:

• کابل ها (کابل های فیبر نوری و کابل های مسی)
• اتاق تجهیزات (محل استقرار تجهیزات اصلی مانند سوئیچ ها و روتر ها)
• نقاط تجمیع (محل اتصال کابل های افقی به عمودی )
• اتصالات عمودی (محل اتصال دو فریم تقسیم کننده)

مزایا کابل کشی عمودی

کابل کشی عمودی مزایا بسیاری از جمله کاهش تداخل سیگنال، پشتیبانی از فناوری های جدید، جداسازی خطاها و افزایش کارایی می باشد، در قسمت بعد به مزایا آن می پردازیم:

• کاهش تداخل سیگنال: جدا کردن کابل های برق و داده به صورت عمودی تداخل و نویز را به حداقل می رساند و اتصال قابل تضمینی را ارائه می دهد.
• پشتیبانی از فناوری های جدید: سیستم کابل کشی عمودی همه ی نیاز های شبکه و امکان استفاده از فناوری های جدید را فراهم می کند.
• جدا سازی خطاها: سیم کشی عمودی در جداسازی خطاها در شبکه نقش مهمی دارد و باعث می شود یک خطای کوچک بر روی کل بخش تاثیر نگذارد.
• افزایش کارایی: سیم کشی عمودی یک مسیری را برای انتقال داده ها ایجاد می کند و از هرگونه مشکل و اختلال در شبکه جلوگیری می کند.

معایب کابل کشی عمودی

کابل کشی عمودی معایب متعددی مانند هزینه بالا، احتمال تجمع گرما، پیچیدگی در نصب و نیاز به محافظت بیشتر دارد، کابل های عمودی در معرض آسیب های فیزیکی قرار دارد. در ادامه به معایب سیم کشی عمودی می پردازیم:

• هزینه بالا: اجزای تخصصی و هزینه نیروی کار منجر به افزایش هزینه های اولیه می شود.
• تجمع گرما: سیم کشی های عمودی می تواند جریان هوا را مختل کرده و منجر به تجمع گرما می شوند.
• پیچیدگی در نصب: نصب و نگهداری سیم کشی عمودی پیچیده می باشد و نیاز به مهارت خاصی دارد.
• نیاز به محافظت بیشتر: سیم کشی عمودی نیاز به به دلیل آسیب پذیری بیشتر در برابر ضربه و رطوبت دارد و نیاز به محافظت بیشتری دارد.

کاربرد کابل کشی عمودی

کابل کشی عمودی کاربردهای متعددی مانند اتصال اتاق های مخابراتی، اتاق اتصال تجهیزات، اتصال به دانشگاه ها و پشتیبانی از شبکه های بزرگ را دارد، در قسمت پایین به کاربردهای دیگر می پردازیم:

• اتصال اتاق های مخابراتی: سیستم کابل کشی عمودی اتاق های مخابرات را در طبقات مختلف به هم وصل می کند و ارتباط را در سراسر ساختمان متصل می کند.
• اتاق اتصال تجهیزات: ارتباط حیاتی بین اتاق های تجهیزات که سرورها و سخت افزار شبکه را در خود جای می دهد.
• اتصال به دانشگاه ها: در دانشگاه های بزرگ سیم کشی عمودی برای اتصال ساختمان ها و امکان ارتباط و اشتراک گذاری داده ها را فراهم می کند.
• پشتیبانی از شبکه های بزرگ: در شبکه های بزرگ، سیم کشی عمودی به عنوان ستون فقرات عمل می کند و اطلاعات را با سرعت بالا منتقل می کند.

تفاوت کابل افقی و عمودی چیست؟

در بین کابل افقی و عمودی تفاوت هایی وجود دارد، در این قسمت به تفاوت های آن می پردازیم:

سخن آخر

کابل افقی و عمودی تفاوت های بسیاری دارد و شما با توجه به نیاز خود و کارایی خود باید تفاوت کابل کشی افقی یا عمودی را بدانید و بین آن ها انتخاب کنید، البته برای استفاده از این محصول حتما فلز آن باید فلز ضد زنگ باشد تا در آینده آسیبی به سیم و کابل ها وارد نکند و از آتش سوزی جلوگیری کند.
